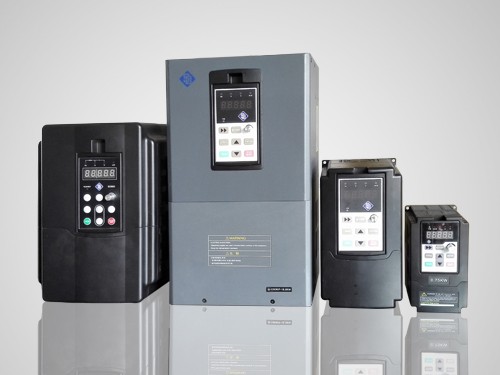

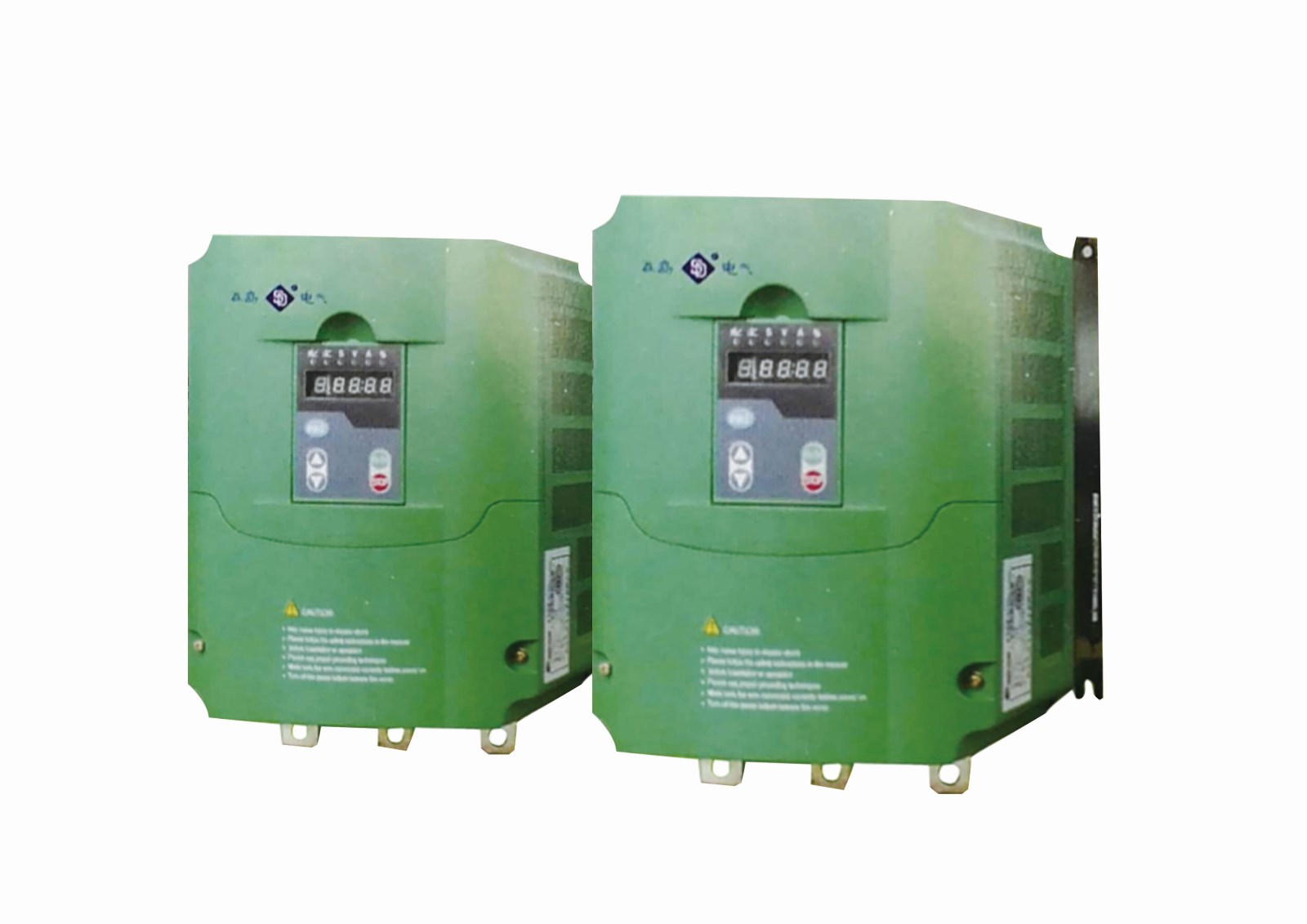

深圳變頻器廠家生產SD1000迷你型變頻器、SD5000高性能矢量變頻器、SD6000行業專用變頻器、SD680系列通用型變頻器、SD780小功率變頻器、五相步進驅動器、SD800制動單元裝置、SD333電機軟起動器，今天深圳變頻器廠家給大家介紹一下變頻器以及軟起動器的工作原理。
根據其故障類型的不同可以分為外部故障和變頻器內部故障兩種類型的故障，其中外部故障發生時應當注意檢測變頻器的外部參數、外部電源、電機等所引起的故障，變頻器內部故障則分為軟故障和硬件故障兩個方面。變頻器的外部故障主要有以下幾中類型：
(1)參數設置錯誤，變頻器內部所設置的參數需要與所驅動的電機相匹配，如變頻器參數設置不當或是設置錯誤將會導致變頻器無法正常啟動。
(2)外部接線故障，在變頻器的使用過程中其外部接線在長時間的使用后會出現斷線、插頭損壞等的問題從而影響變頻器的正常運行。
(3)變頻器外部供電出現問題，當變頻器的外部電源出現“欠壓、過壓、過流、過頻”等的問題時將導致變頻器無法正常運行。
(4)過載，造成變頻器過載主要是由于加速時間過短、制動量過大或是電網電壓過低等的原因所導致的。針對這一問題可以采用延長電機啟動加速時間、延長電機制動時間等的方式予以解決。由電機所導致的過載可著重檢查電機是否存在卡死等的問題。
(5)過流，造成變頻器外部過流問題的原因可能是由于電機負載突變從而引起較大的沖擊、電機或是供電線纜的絕緣遭到破壞短路等所導致的。
變頻器的軟、硬件故障則主要針對的是變頻器自身，由于變頻器需要長時間承受高電壓、高電流從而導致其內部的硬件(控制板類的控制部件、IGBT等功率部件)等的燒毀損壞，從而影響變頻器的正常運行
軟啟動器的工作原理
晶閘管軟啟動器原理：在三相電源與電機間串入三相聯晶閘管，利用晶閘管移相控制原理，改變晶閘管的觸發角，啟動時電機端電壓隨晶閘管的導通角從零逐漸上升，就可調節晶閘管調壓電路的輸出電壓，電機轉速逐漸增大，直至達到滿足啟動轉矩的要求而結束啟動過程;軟起動器的輸出是一個平滑的升壓過程(且可具有限流功能)，直到晶閘管全導通，電機在額定電壓下工作;此時旁路接觸器接通(避免電機在運行中對電網形成諧波污染，延長晶閘管壽命)，電機進入穩態運行狀態;停車時先切斷旁路接觸器，然后由軟啟動器內晶閘管導通角由大逐漸減小，使三相供電電壓逐漸減小，電機轉速由大逐漸減小到零。
更多變頻器知識請多關注深圳變頻器廠家。
