應用方案

1）工藝要求
免燒磚機的工序大體分為送料、布料、壓模等，主震電機一般都是15-30KW。 搭配好的原料經料斗裝入布料車，布料車經導軌前進到磚模上方開始布料，布完料后，是合壓和模震，經設定時間，最后產品成型，到下一工序。
（2）系統方案

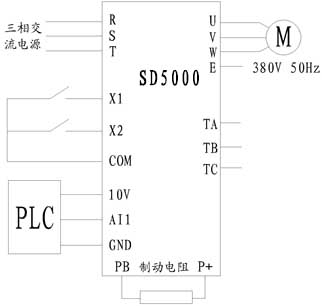

變頻器由PLC控制，原系統的接觸器直接省去，只需設置：外部啟動，頻率給定（通訊），加速時間（2S），減速時間（2S），多端速1，上限55H即可。布料同時，變頻按設定的第一段速運行，布料完成后，再按照界面設定的頻率控制震動器產生垂直同步震動，實現了低頻加料，高頻成型的工作原理，對不同的原材料可獲得良好振實效果。
（3）方案的優點


1. 可輕松實現振動系統調頻需要，滿足生產工藝要求；
2. 加減速迅速，節省成型時間，增加產能；
3. 采用電流矢量控制技術，0.5HZ啟動時轉矩能夠達到150%的額定輸出，確保低速帶載能力；
4. 電機平滑啟動，機械沖擊小；
5. 電動機溫升低，有利于電機長期穩定運行；
6. 砌體成型密實度好，表面平整美觀；
7. 變頻器的寬電壓范圍，即使在電網電壓較低的情況下，仍能輸出足夠的電壓驅動電機工作。

下面是在山東菏澤某磚機機器的應用：
